Cyflwyniad byr
Mae'r gell llwyth mini yn synhwyrydd pwyso cryno ac ysgafn sydd wedi'i gynllunio ar gyfer mesur grym manwl gywir mewn mannau cyfyng.
Nodwedd
1. Mae gan y gell llwyth mini sensitifrwydd a chywirdeb uchel er gwaethaf ei faint bach.
2. adeiladu cadarn gyda dur di-staen neu dai aloi alwminiwm ar gyfer gwydnwch.
3. Mae'r gell llwyth bach yn hawdd ei hintegreiddio i gynlluniau mecanyddol tynn oherwydd yr ôl troed lleiaf posibl.
Manyleb Graidd
| Ystod llwyth | 50N-50KN |
| Allbwn â Gradd (mV/V) | 1.0 ± 20% mV/V |
| Gwall cynhwysfawr | ±0.2%FS |
| Gwrthiant mewnbwn/allbwn(Ω) | 350±30 neu 700±30/350±5 neu 700±5 |
| Hyd manyleb gwifren | Φ3X 3M Neu wedi'i addasu yn ôl cais |
| Dull gwifrau | Coch -------- Cyffro+ Du-------- Cyffro- Gwyrdd ----- Signal+ Gwyn ------- Signal- |
Cais
Defnyddir y gell llwyth mini mewn llinellau cydosod awtomataidd i fonitro pwysau cydrannau yn ystod gweithrediadau dewis a gosod robotig, gan sicrhau rheolaeth ansawdd heb gyfaddawdu ar gyflymder cynhyrchu.
Model ZH-Manyleb Fanylion WC103
|
Gallu |
50N-50KN |
Deunydd |
Dur di-staen |
|
Allbwn â Gradd (mV/V) |
1.0± 20% |
An-llinoledd |
±0.5%FS |
|
Hysteresis |
±0.2%FS |
Ailadroddadwyedd |
±0.2%FS |
|
Crip (30 munud) |
±0.2%FS |
Dim cydbwysedd |
± 2.00%FS |
|
Effaith tymheredd ar sero |
±0.05% FS / 10 gradd |
Effaith tymheredd ar allbwn |
±0.05% FS / 10 gradd |
|
Gwrthiant mewnbwn(Ω) |
350± 30/700± 30 |
Gwrthiant allbwn (Ω) |
350±5/700±5 |
|
Gwrthiant inswleiddio |
Yn fwy na neu'n hafal i 5000MΩ |
Foltedd cyffro |
5V-15V(DC) |
|
Amrediad tymheredd wedi'i ddigolledu |
- 10~+50 gradd |
Amrediad tymheredd gweithredu |
-20~+60 gradd |
|
Caniateir gorlwytho |
150%FS |
Torri llwytho |
300%FS |
|
Cebl |
Φ3X 3M Neu wedi'i addasu yn ôl cais |
Cod lliw cebl |
Mewnbwn: coch + du- Allbwn: gwyrdd + gwyn- |

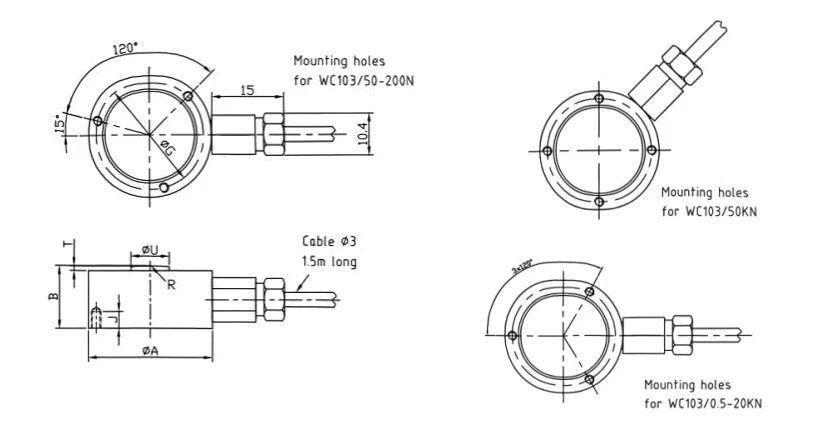

Diagram amlinellol
Tabl maint penodol
|
Wedi'i raddio llwyth(N/KN) |
φA |
B |
φG |
H |
J |
R |
T |
φU |
X |
|
50N-200N |
26 |
15 |
20.5 |
3×M3 |
6 |
20 |
2.5 |
5.5 |
10.5 |
|
500N-20KN |
26 |
13 |
22.75 |
3×M2 |
3.5 |
40 |
1 |
8 |
10.5 |
|
50KN |
46 |
28 |
40 |
4×M4 |
6 |
80 |
8 |
16 |
10.5 |
