Cyflwyniad byr
Mae'r synhwyrydd pwyso (cell llwyth) yn gweithredu trwy ddadffurfiad elastig: mae trawst cantilifer yn gwyro o dan lwyth, gan newid allbynnau mesurydd straen. Mae'r newid foltedd canlyniadol yn cael ei raddnodi i adlewyrchu maint grym, gan alluogi mesuriadau cywir ar gyfer cymwysiadau pwyso statig a deinamig. Mae ei ddyluniad cryno, hawdd ei osod yn ei wneud yn addas ar gyfer llinellau cynhyrchu gweithgynhyrchu a gosodiadau profion labordy.
Nodwedd
1. Synhwyrydd pwyso manwl uchel - gydag allbwn sefydlog ar draws llwythi amrywiol ar gyfer mesur dibynadwy.
2. Mae dyluniad synhwyrydd pwyso compact yn galluogi integreiddio i fannau tynn heb golli perfformiad.
3. Mae amser ymateb cyflym yn cefnogi -monitro amser real mewn cymwysiadau statig a deinamig.
Manyleb Graidd
| Ystod llwyth |
300kg-3t |
| Allbwn â Gradd (mV/V) | 2mV/V |
| Gwall cynhwysfawr | ±0.02%FS |
| Gwrthiant mewnbwn/allbwn(Ω) | 381±4/350±1 |
| Hyd manyleb gwifren | φ5 * 3m neu wedi'i addasu |
| Dull gwifrau | Coch -------- Cyffro+ Du-------- Cyffro- Gwyrdd ----- Signal+ Gwyn ------- Signal- |
Cais
Model Manylion ZH-SBS Manyleb
|
Gallu |
0.3t,0.5t.1t,2t,3t |
Deunydd |
Dur aloi |
|
Allbwn â Gradd (mV/V) |
2.0±0.002 |
An-llinoledd |
±0.02%FS |
|
Hysteresis |
±0.02%FS |
Ailadroddadwyedd |
±0.01%FS |
|
Crip (30 munud) |
±0.02%FS |
Dim cydbwysedd |
±1.00%FS |
|
Effaith tymheredd ar sero |
±0.02% FS/10 gradd |
Effaith tymheredd ar allbwn |
±0.02% FS/10 gradd |
|
Gwrthiant mewnbwn(Ω) |
381±4 |
Gwrthiant allbwn (Ω) |
350±1 |
|
Gwrthiant inswleiddio |
Yn fwy na neu'n hafal i 5000MΩ |
Foltedd cyffro |
5V-10V(DC) |
|
Amrediad tymheredd wedi'i ddigolledu |
-10~+50 gradd |
Amrediad tymheredd gweithredu |
-20~+60 gradd |
|
Gorlwytho diogel |
150%FS |
Torri llwytho |
300%FS |
|
Cebl |
Φ5.4 X 3M Neu wedi'i addasu yn ôl cais |
Cod lliw cebl |
Mewnbwn: coch + du- Allbwn: gwyrdd + gwyn- |

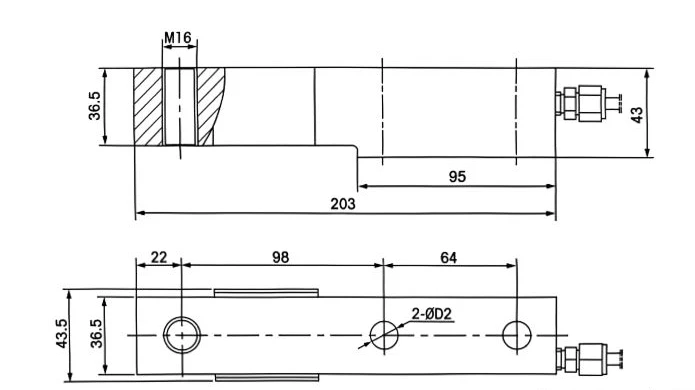

Diagram amlinellol
Tabl maint penodol
|
Cynhwysedd(t) |
ΦD2 |
|
0.3t-2t |
13 |
|
3t |
15 |
