Cyflwyniad byr
Mae'r math trawst cell llwyth yn drosglwyddydd grym arbenigol sy'n defnyddio cyfluniad trawst cantilifer i drosi llwyth mecanyddol yn signal trydanol. Mae'r dyluniad hwn yn rhagori mewn darparu mesuriadau cywir a sefydlog mewn gosodiadau cryno lle mae celloedd colofn neu fath S- traddodiadol yn anymarferol.
Nodwedd
1. Mae'r math trawst cell llwyth yn cynnwys proffil isel ac adeiladwaith anhyblyg, mae'n darparu amseroedd ymateb cyflym a'r gwyriad lleiaf posibl, gan ei wneud yn addas ar gyfer tasgau pwyso deinamig.
2.Mae integreiddio mesuryddion straen tymheredd wedi'i ddigolledu yn sicrhau allbwn cyson ar draws amodau amgylchynol amrywiol, gan leihau drifft.
3.Its rhyngwyneb mecanyddol syml yn caniatáu ar gyfer mowntio hawdd ac aliniad, lleihau gwallau gosod ac amser segur cynnal a chadw.
Manyleb Graidd
| Ystod llwyth |
0.25,0.5,1,2,3,5t |
| Allbwn â Gradd (mV/V) |
2.0±0.002 |
| Gwall cynhwysfawr | ±0.02%FS |
| Gwrthiant mewnbwn/allbwn(Ω) | 381±4/350±3 |
| Hyd manyleb gwifren |
Φ5 X 6M Neu wedi'i addasu yn ôl cais |
| Dull gwifrau | Gwyrdd ------- Cyffro+ Du-------- Cyffro- Gwyn ----- Signal+ Coch------- Signal- |
Cais
1.Defnyddir y math trawst cell llwyth yn eang mewn systemau pwyso hopran a seilo i fonitro lefelau deunydd swmp gydag ailadroddadwyedd uchel.
2.Wedi'i gyflogi mewn dyfeisiau meddygol fel lifftiau cleifion ac offer adsefydlu i sicrhau bod y llwyth yn cael ei drin yn ddiogel ac wedi'i reoli.
3. Wedi'i gymhwyso mewn peiriannau amaethyddol ar gyfer-monitro cynhyrchiant cnydau neu fecanweithiau dosbarthu porthiant mewn amser real.
Model Manyleb ZH-LJ Manyleb
|
Gallu |
0.25,0.5,1,2,3,5t |
Deunydd |
dur di-staen |
|
Allbwn â Gradd (mV/V) |
2.0±0.002 |
An-llinoledd |
±0.02%FS |
|
Hysteresis |
±0.02%FS |
Ailadroddadwyedd |
±0.01%FS |
|
Crip (30 munud) |
±0.02%FS |
Dim cydbwysedd |
±1.00%FS |
|
Effaith tymheredd ar sero |
±0.02% FS/10 gradd |
Effaith tymheredd ar allbwn |
±0.02% FS/10 gradd |
|
Gwrthiant mewnbwn(Ω) |
381±4 |
Gwrthiant allbwn (Ω) |
350±3 |
|
Gwrthiant inswleiddio |
Yn fwy na neu'n hafal i 5000MΩ |
Foltedd cyffro |
5V-15V(DC) |
|
Amrediad tymheredd wedi'i ddigolledu |
-10~+40 gradd |
Amrediad tymheredd gweithredu |
-40~+65 gradd |
|
Gorlwytho diogel |
150%FS |
Torri llwytho |
300%FS |
|
Cebl |
Φ5 X 6M Neu wedi'i addasu yn ôl cais |
Cod lliw cebl |
Mewnbwn: gwyrdd+du- Allbwn: gwyn+ coch- |

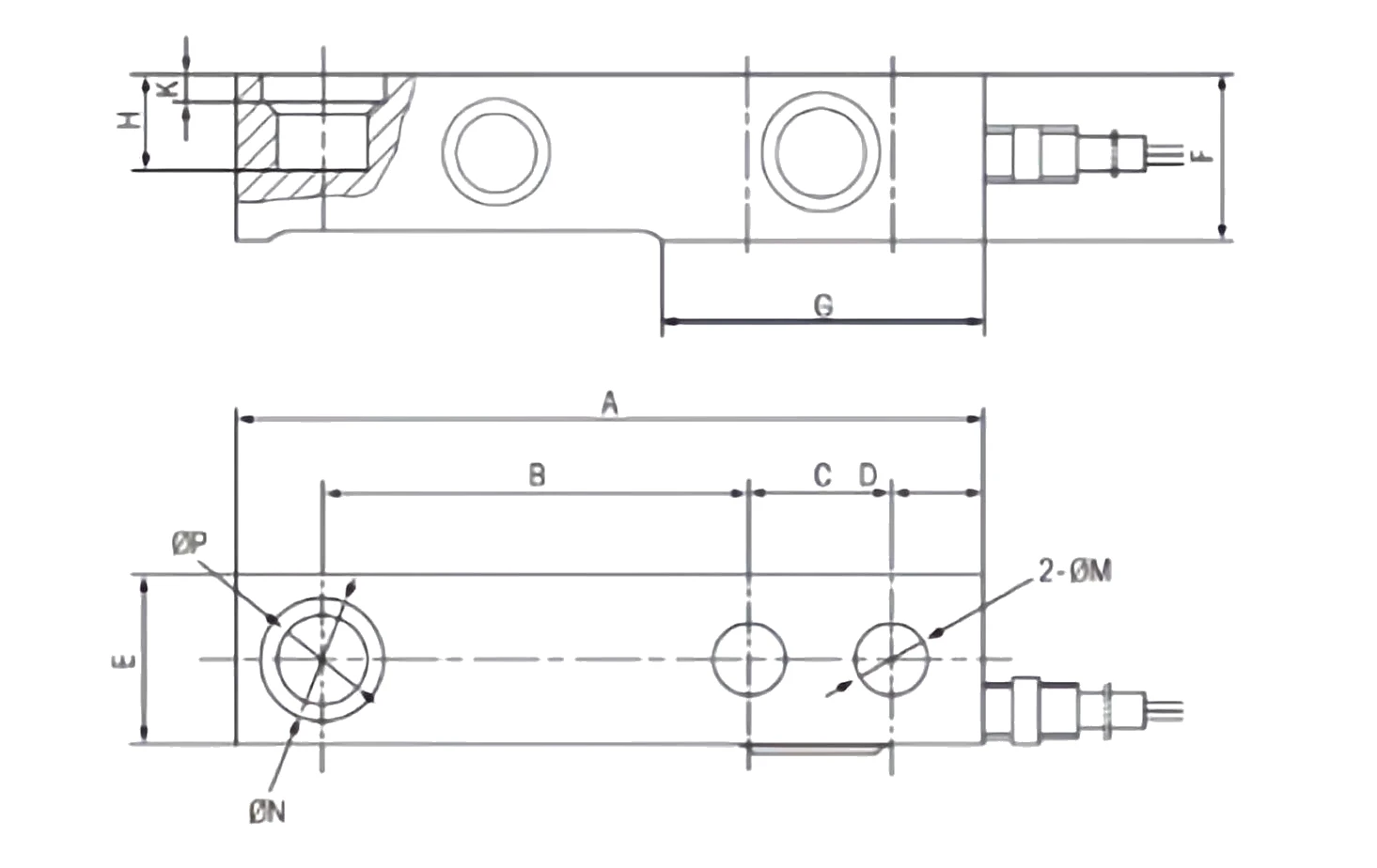

Diagram amlinellol
Tabl maint penodol
|
Llwyth graddedig (t) |
A |
B |
C |
D |
E |
F |
G |
H |
K |
M |
N |
P |
|
0.25, 0.5, 1 |
133.4 |
76.2 |
25.4 |
16.4 |
30.7 |
30 |
57.9 |
17 |
4.8 |
12.7 |
22 |
15.9 |
|
2 |
136.7 |
76.2 |
25.4 |
16.7 |
36.8 |
36.6 |
57.9 |
23 |
9.5 |
12.7 |
22 |
15.9 |
|
3 |
139.7 |
79.2 |
25.4 |
16.7 |
39 |
36.6 |
57.9 |
23 |
9.5 |
15 |
22 |
15.9 |
|
5 |
171.5 |
95.2 |
38.1 |
16.7 |
42.9 |
43 |
73.8 |
29.4 |
11 |
19 |
34.9 |
22.2 |
