Cyflwyniad byr
Synhwyrydd pwyso siâp colofn yw'r gell llwyth cywasgu sydd wedi'i gynllunio i fesur grym a ddefnyddir ar hyd un echelin, a ddefnyddir yn nodweddiadol mewn systemau pwyso trwm.
Nodwedd
1. Cynhwysedd uchel ac anhyblygedd strwythurol, gan ei gwneud yn ddelfrydol ar gyfer llwythi mawr.
2. Mae gan y gell llwyth cywasgu ymwrthedd ardderchog i rymoedd ochr a llwytho oddi ar yr echelin.
3. Mae'r gell llwyth cywasgu wedi'i wneud o ddur di-staen neu adeiladu aloi ar gyfer bywyd gwasanaeth hir yn
Manyleb Graidd
| Ystod llwyth |
5t-450t |
| Allbwn â Gradd (mV/V) | 2.00 ± 0.005 Neu wedi'i addasu ar gais |
| Gwall cynhwysfawr | ±0.02%FS |
| Gwrthiant mewnbwn/allbwn(Ω) | 450±5/480±5 |
| Hyd manyleb gwifren | Φ6 (7.5) X 9M Neu wedi'i addasu ar gais |
| Dull gwifrau | Coch -------- Cyffro+ Du-------- Cyffro- Gwyrdd ----- Signal+ Gwyn ------- Signal- |
Cais
Model ZH-Manylion Manylion CT1
|
Gallu |
5t-450t |
Deunydd |
Dur aloi / dur di-staen |
|
Allbwn â Gradd (mV/V) |
2.00±0.005 Neu wedi'i addasu yn ôl cais |
An-llinoledd |
±0.02%FS |
|
Hysteresis |
±0.02%FS |
Ailadroddadwyedd |
±0.01%FS |
|
Crip (30 munud) |
±0.02%FS |
Dim cydbwysedd |
±1.00%FS |
|
Effaith tymheredd ar sero |
±0.02% FS/10 gradd |
Effaith tymheredd ar allbwn |
±0.02% FS/10 gradd |
|
Gwrthiant mewnbwn(Ω) |
450±5 |
Gwrthiant allbwn (Ω) |
480±5 |
|
Gwrthiant inswleiddio |
Yn fwy na neu'n hafal i 5000MΩ |
Foltedd cyffro |
5V-10V(DC) |
|
Amrediad tymheredd wedi'i ddigolledu |
-10~+50 gradd |
Amrediad tymheredd gweithredu |
-20~+60 gradd |
|
Gorlwytho diogel |
120%FS |
Torri llwytho |
150%FS |
|
Cebl |
Φ6 (7.5) X 9M Neu wedi'i addasu yn ôl cais |
Cod lliw cebl |
Mewnbwn: coch + du- Allbwn: gwyrdd + gwyn- |

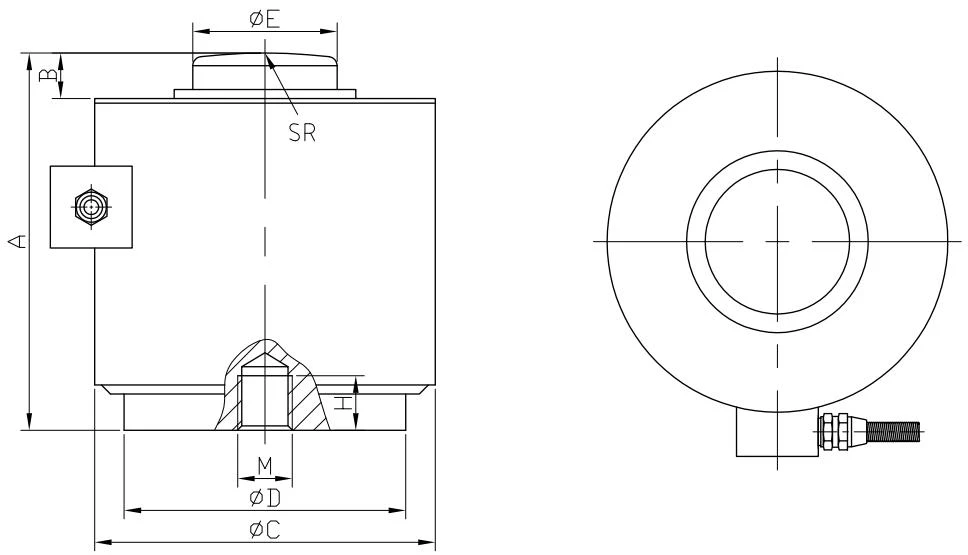

Diagram amlinellol
Tabl maint penodol
|
Wedi'i raddio llwyth(t) |
A |
B |
C |
D |
E |
M |
H |
SR |
|
5-20t |
83.0 |
10.0 |
75.0 |
62.0 |
31.8 |
M12×1.75 |
13.0 |
125.0 |
|
45-60t |
127.0 |
14.0 |
100.6 |
88.6 |
59.0 |
M20×1.5 |
18.0 |
152.0 |
|
90-180t |
184.5 |
26.0 |
150.6 |
134.4 |
80.0 |
M20×1.5 |
25.0 |
400.0 |
|
225t |
229.0 |
26.0 |
164.0 |
148.0 |
93.7 |
M20×1.5 |
25.0 |
400.0 |
|
300-450t |
304.8 |
26.0 |
177.0 |
165.1 |
139.7 |
M20×1.5 |
32.0 |
1143.0 |
